《丁基橡胶板 / 氯丁橡胶板 / 天然橡胶板防腐性能对比与工程应用》技术白皮书

摘要

在化工、脱硫、污水处理、储罐、管道等工业领域，防腐是保障设备长期稳定运行的核心需求，丁基橡胶板（IIR）、氯丁橡胶板（CR）、天然橡胶板（NR）作为三大通用型防腐橡胶衬里材料，广泛应用于各类腐蚀工况。由于三者在分子结构、材料特性上存在本质差异，其耐化学腐蚀性、耐温性、物理机械性能及工程适用性也呈现显著区别，导致选型不当易引发衬里失效、设备腐蚀、停产维修等问题。本白皮书从材料核心特性、性能对比、应用优势、施工工艺及质量控制、工程案例等维度，系统阐述三种橡胶板的技术差异与适配场景，结合权威检测数据、行业标准及最新行业应用现状，为工程设计、采购选型、施工验收提供可落地的技术参考，助力行业实现防腐方案最优、全生命周期成本最低。

一、引言

在国家“双碳”目标驱动下，化工、电力、环保等行业的防腐要求持续提升，设备长期处于强酸、强碱、油类、高温交变、高速介质冲刷等恶劣环境，防腐失效已成为制约企业安全生产、降低运营成本的核心痛点。据行业统计数据显示，2025年中国工业橡胶板市场规模达到86亿元，其中氯丁橡胶板占比约18%，年消费量超过12万吨，三大通用橡胶板在轨道交通、船舶制造、电力配电及化工防腐等领域保持稳定增长态势。

目前，工业领域常用的防腐橡胶板以丁基、氯丁、天然橡胶板为主，传统选型多依赖经验，易出现“高材低用”或“低材错用”的问题——如将天然橡胶板用于酸性环境导致短期内老化开裂，将丁基橡胶板用于含油工况造成衬里溶胀失效，不仅增加采购及维修成本，还可能引发安全隐患。丁基橡胶板凭借其优异的耐强酸、低渗透性优势，在脱硫等强腐蚀场景应用广泛，其改良产品卤化丁基橡胶更在密封、防腐领域展现出更优性能，且国内已形成完善的产业体系，有效应对进口产品的市场冲击；氯丁橡胶板因综合性能均衡、耐候性优良，成为户外及通用防腐场景的首选；天然橡胶板则以高弹性、低成本优势，适配低腐蚀、高减震工况。

本白皮书通过系统对比三种橡胶板的核心性能、施工特性及工程应用效果，结合具体案例验证选型合理性，同时明确相关标准规范要求，为行业用户提供科学、精准的选型指南，推动工业防腐工程的标准化、规范化发展。

二、三种橡胶板材料核心特性

2.1 天然橡胶板（NR）核心特性

天然橡胶板以天然橡胶为主要原料，经硫化成型制成，分子结构饱和，核心优势体现在高弹性与高强度，其拉伸强度可达15-25MPa，伸长率≥500%（依据GB/T 528-2009《硫化橡胶或热塑性橡胶 拉伸应力应变性能的测定》实测数据），回弹率≥70%，是三种橡胶板中弹性最优的材料。

耐化学性能方面，天然橡胶板耐稀碱、淡水、海水性能优秀，在25℃、10%NaOH溶液中浸泡72小时，体积变化率≤1.5%（依据GB/T 1690-2010《硫化橡胶或热塑性橡胶 耐液体试验方法》），但对强酸、油类、有机溶剂、臭氧、紫外线的稳定性较差，臭氧老化试验中（GB/T 7762-2014标准条件），24小时内即出现明显龟裂，户外暴露6个月即出现表面老化、弹性下降，易发生失效。

此外，天然橡胶板成本较低（约15-25元/kg），施工便捷，普通胶粘剂即可实现良好粘结，但其耐温范围较窄，长期使用温度为-20℃～80℃，超过80℃后弹性显著下降，长期使用易老化，限制了其在高温、强腐蚀场景的应用。

2.2 氯丁橡胶板（CR）核心特性

氯丁橡胶板属于极性不饱和橡胶，以氯丁橡胶为原料，添加硫化剂、防老剂等辅料制成，综合性能均衡，是工业防腐领域应用最广泛的通用型橡胶板之一，其邵氏硬度为55-70A，拉伸强度≥10MPa，伸长率≥300%（依据GB/T 5574-2008《工业用橡胶板》标准）。

核心优势体现在耐候、耐臭氧、阻燃、耐油及耐弱酸弱碱性能，臭氧老化试验中可承受100pphm浓度、72小时无明显裂纹，户外暴露2年无明显老化、变色，阻燃性能可达到GB/T 10707-2008《橡胶燃烧性能的测定》中B1级标准，部分优质产品氧指数≥32%，离火自熄时间≤3秒。耐油性能优于天然橡胶，在ASTM 1号标准油中体积变化率≤8%，适用于轻度油污环境，同时耐弱酸（浓度≤5%HCl、H₂SO₄）、弱碱（浓度≤15%NaOH）及盐溶液性能优良。

氯丁橡胶板耐温范围较广，长期使用温度为-30℃～100℃，短期最高使用温度可达120℃，粘结性极佳，粘结强度≥1.5MPa，施工效率高，成本中等（约25-35元/kg），广泛应用于户外设备、化工通用防腐、轻度含油工况等场景，在船舶制造领域，其耐海水腐蚀特性使其成为甲板与舱室的首选材料之一。

2.3 丁基橡胶板（IIR）核心特性

丁基橡胶板为极低透气性、高饱和结构，以丁基橡胶为原料，经工厂化硫化成型，其改良产品卤化丁基橡胶（氯化、溴化丁基橡胶）具有硫化速度快、相容性好、自粘性高等特点，进一步拓展了其应用场景。依据HG/T 2180-2011《磷酸储罐衬里用自然硫化橡胶板》及GB/T 18241.1-2017《橡胶衬里 第1部分：设备防腐衬里》标准，其透气系数≤1.0×10⁻¹⁰cm³·cm/(cm²·s·cmHg)，拉伸强度≥8MPa，伸长率≥300%。

核心优势体现在卓越的耐强酸、耐强氧化介质、耐水、耐醇、耐蒸汽性能及极强的气密性，在80℃、5%盐酸介质中浸泡30天，质量变化率≤2%，可在pH值1-12的腐蚀环境中长期稳定工作，尤其适用于脱硫浆液（pH=3-5）、盐酸、磷酸等强酸性环境，在脱硫塔等强腐蚀场景中使用寿命可达8-10年。其气体渗透率仅为天然橡胶的1/20，液体渗透率为普通橡胶的1/10，相当于给金属基体覆盖了一层“无缝防护膜”，可有效阻止腐蚀介质渗透。

丁基橡胶板耐温性能优异，长期使用温度为-40℃～120℃（短期可达130℃），100℃饱和蒸汽中老化72小时，拉伸强度保留率≥85%（依据GB/T 3512-2014《硫化橡胶或热塑性橡胶 热空气老化和烘箱老化试验》），抗老化、耐臭氧能力接近EPDM，相同试验条件下可承受168小时无裂纹，户外暴露5年仍能保持良好的物理性能。但其成本中偏高（约35-45元/kg），粘结需专用胶粘剂，粘结强度≥1.0MPa，且不耐油、不耐脂肪烃、芳烃，在机油中浸泡72小时，体积变化率≥20%。

三、三种橡胶板防腐性能及应用优势对比

3.1 核心防腐性能对比

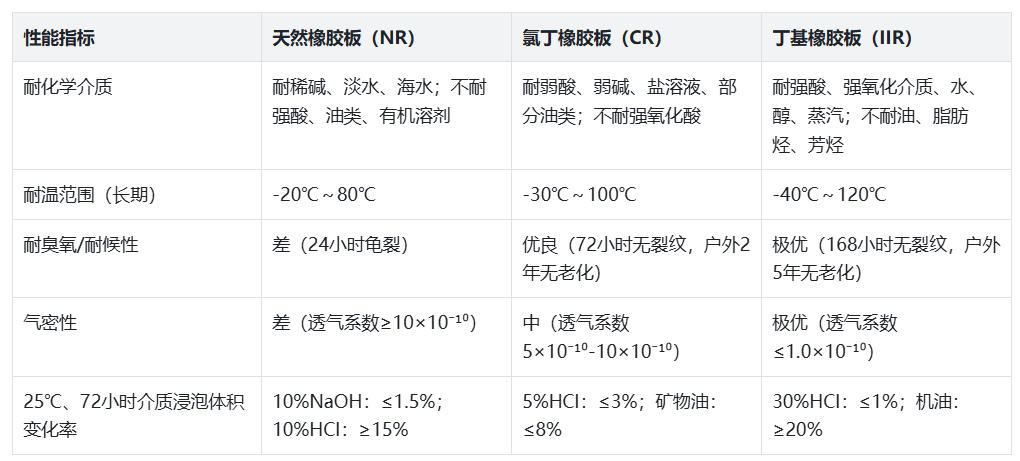

三种橡胶板的防腐性能差异主要体现在耐化学介质、耐温、耐老化、气密性等方面，具体对比如下（依据GB/T 5574-2008、GB/T 1690-2010等标准实测数据）：

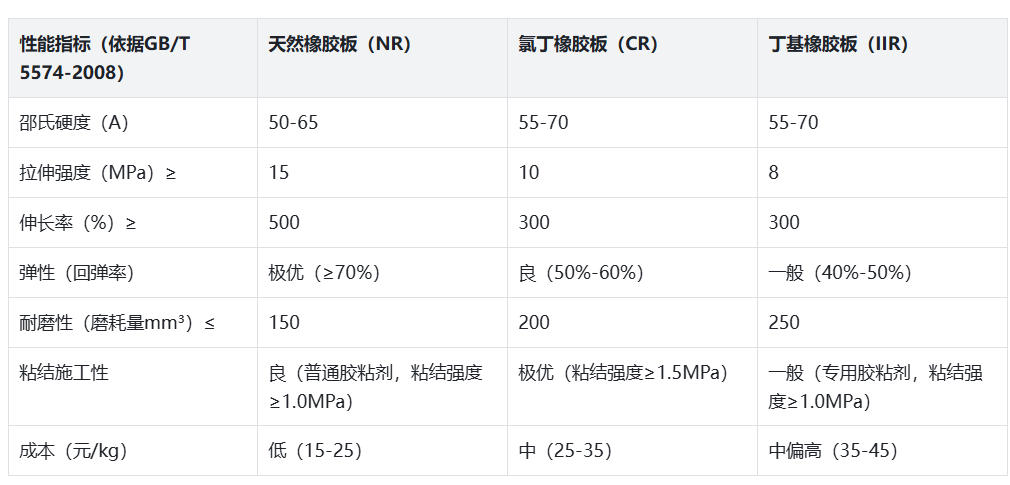

3.2 物理机械性能对比

3.3 工程应用优势对比

3.3.1 天然橡胶板（NR）应用优势

1. 成本最优，性价比突出：相较于氯丁、丁基橡胶板，天然橡胶板采购成本最低，可大幅降低中小型企业通用防腐工程的采购预算，尤其适合批量应用于低腐蚀工况。

2. 弹性极佳，减震效果好：回弹率≥70%，拉伸强度高，适合用于缓冲、减震、密封场景，如设备底座缓冲、管道接口密封、减震垫层等动态工况，可有效吸收设备运行过程中的震动，保护设备及衬里。

3. 施工便捷，效率高：无需专用胶粘剂，普通橡胶胶粘剂即可实现良好粘结，施工流程简单，可缩短施工周期，降低施工成本，适合工期紧张的通用防腐工程。

4. 耐弱碱性能优良：在稀碱、淡水、海水环境中稳定性好，可满足弱腐蚀环境的长效防护需求，无需额外升级防腐材料。

3.3.2 氯丁橡胶板（CR）应用优势

1. 综合性能均衡，适配场景广泛：兼具耐候、耐臭氧、阻燃、耐弱酸弱碱、轻度耐油性能，无需根据工况单独升级材料，可覆盖大多数工业通用防腐场景，是应用最广泛的通用型防腐橡胶板之一。

2. 耐候性优异，适合户外工况：可承受紫外线、风雨、温度交变等户外复杂环境，户外暴露2年无明显老化，适合户外管道、矿山设备、船舶甲板等户外防腐场景，在船舶制造、户外电力设备领域应用广泛。

3. 粘结性强，施工及维修便捷：粘结强度≥1.5MPa，基层处理要求相对较低，施工效率高；局部损坏时可快速修补，无需整体铲除，降低维修成本及停机损失。

4. 性价比适中：成本介于天然橡胶板与丁基橡胶板之间，兼顾性能与成本，适合对防腐性能有一定要求、但预算有限的中小型化工企业、矿山企业。

3.3.3 丁基橡胶板（IIR）应用优势

1. 耐强酸、强腐蚀性能卓越：可耐受30%以下盐酸、磷酸等强酸介质，以及脱硫浆液、湿氯气、SO₂等强腐蚀环境，是脱硫塔、酸性储罐等强腐蚀场景的最优选择，其改良产品卤化丁基橡胶更可适配更苛刻的防腐需求。

2. 极低渗透性，防护更彻底：气体、液体渗透率极低，可阻止细微腐蚀介质渗透至金属基体，从根源避免“点蚀-开裂-泄漏”的连锁反应，防护效果远优于天然、氯丁橡胶板。

3. 使用寿命长，降低全生命周期成本：在强腐蚀场景中设计寿命可达8-10年，是天然橡胶板（2-3年）、氯丁橡胶板（3-5年）的2-3倍，可大幅减少停产维修次数及维修成本，长期使用性价比突出。

4. 耐温性稳定，适配高温工况：可在-40℃至120℃范围内保持性能稳定，满足脱硫塔、高温管道等温度交变工况需求，避免温度应力导致的衬里开裂问题。

四、施工工艺与质量控制

4.1 基层处理技术要求（通用要求）

三种橡胶板衬里施工的基层处理要求基本一致，需严格遵循GB 50727-2011《工程设备及管道防腐蚀工程施工质量验收规范》，具体要求如下：

1. 钢材表面处理：采用喷砂除锈至Sa2.5级（GB/T 8923.1-2011《涂覆涂料前钢材表面处理 表面清洁度的目视评定 第1部分：未涂覆过的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级》），表面粗糙度达到Ra25-40μm，确保衬里与基体的粘接强度，无铁锈、氧化皮、油污、灰尘等杂质。

2. 焊缝处理：所有焊缝需打磨平整，凸出母材高度≤2mm，不得存在裂纹、气孔、焊瘤等缺陷，避免衬里因应力集中开裂；转角处需打磨成R≥5mm的圆角，防止衬里在转角处产生应力集中。

3. 基层干燥：基层表面含水率≤8%，无明显积水、返潮现象，否则会影响衬里与基层的粘结效果，导致空鼓、脱落。

4.2 三种橡胶板专项施工工艺

4.2.1 天然橡胶板（NR）施工工艺

1. 粘合剂涂刷：采用普通橡胶专用粘合剂，均匀涂刷在基层及橡胶板背面，涂刷厚度控制在0.3-0.8mm，涂刷面积需与橡胶板尺寸匹配，避免浪费。

2. 衬里粘贴：待粘合剂表干至“触指不粘”状态（约10-20分钟）后，从下至上逐块粘贴橡胶板，采用滚轮压实排除空气，确保橡胶板与基层无气泡、无空鼓，相邻橡胶板搭接宽度≥40mm，搭接处需涂刷粘合剂二次压实。

3. 硫化处理：天然橡胶板需进行现场硫化，硫化温度控制在80-100℃，硫化时间根据橡胶板厚度调整（2-5mm厚硫化时间为8-12小时），硫化过程中需保持温度均匀，避免局部硫化不足或过度硫化。

4.2.2 氯丁橡胶板（CR）施工工艺

1. 粘合剂涂刷：采用氯丁橡胶专用粘合剂，均匀涂刷在基层及橡胶板背面，涂刷厚度控制在0.4-0.9mm，氯丁橡胶板粘结性优良，可适当减少粘合剂用量，但需确保涂刷均匀。

2. 衬里粘贴：表干时间约15-25分钟，粘贴方式与天然橡胶板一致，滚轮压实过程中需重点压实搭接处，确保搭接紧密，无空隙；对于户外施工，需避开雨天、大风天气，防止雨水、灰尘影响粘结效果。

3. 硫化处理：可采用现场硫化或自然硫化，现场硫化温度控制在90-110℃，时间6-10小时；自然硫化需在常温（20-30℃）、通风环境下放置72小时以上，确保硫化完全。

4.2.3 丁基橡胶板（IIR）施工工艺

1. 粘合剂涂刷：采用丁基橡胶专用粘合剂，均匀涂刷在基层及橡胶板背面，涂刷厚度控制在0.5-1.0mm，丁基橡胶板透气性差，粘合剂需表干彻底，避免残留气泡导致衬里失效。

2. 衬里粘贴：表干时间约15-30分钟，粘贴时需确保橡胶板与基层贴合紧密，尤其对于脱硫塔、储罐等强腐蚀设备，需采用双层粘贴（底层2mm+面层3mm），双层粘贴时需在底层橡胶板表面再涂刷一层粘合剂，确保两层贴合紧密。

3. 硫化处理：丁基橡胶板多采用工厂化预硫化工艺，现场无需硫化，仅需粘贴压实即可，施工周期大幅缩短；若采用现场硫化，温度控制在100-120℃，时间5-8小时，硫化后需自然冷却至常温再进行后续检测。

4.3 质量检测与竣工验收标准

4.3.1 质量检测要求

1. 外观检测：施工完成后，衬里表面需平整、无褶皱、无气泡、无开裂、无脱胶现象，搭接处紧密，无空隙，转角处无起边、空鼓。

2. 电火花检测：采用10kV电火花检测仪进行全面检测，确保无漏点（丁基橡胶板可采用15kV检测仪），若检测出漏点，需及时修补并重新检测，直至无漏点。

3. 粘结强度检测：依据GB/T 532-2008《硫化橡胶或热塑性橡胶 与织物粘合强度的测定》，粘结强度需满足≥1.0MPa（丁基橡胶板）、≥1.5MPa（氯丁橡胶板）、≥1.0MPa（天然橡胶板），每100㎡抽检3处，不合格需加倍抽检，直至合格。

4. 性能检测：抽样检测橡胶板的拉伸强度、伸长率、耐介质性能，需符合GB/T 5574-2008、GB/T 1690-2010等标准要求。

4.3.2 竣工验收标准

1. 外观检测合格，无明显缺陷；

2. 电火花检测无漏点；

3. 粘结强度、拉伸性能等指标符合GB/T 24134-2009《橡胶衬里》及相关标准要求；

4. 施工记录、检测报告齐全，符合GB 50727-2011《工程设备及管道防腐蚀工程施工质量验收规范》要求。

五、工程案例分析

案例1：某化工企业弱碱储罐防腐工程（天然橡胶板应用）

1. 项目背景：该企业300m³纯碱储罐（介质为10%NaOH溶液，温度25-30℃），原采用普通防腐涂料，投运1年后出现涂层脱落、罐体腐蚀现象，需进行防腐改造，要求成本可控、施工便捷，使用寿命≥3年。

2. 解决方案：结合工况（弱碱、常温、低腐蚀），选用3mm厚天然橡胶板作为衬里材料，采用现场硫化施工工艺，施工周期5天，采购及施工总成本约8万元。

3. 应用效果：投运4年来，衬里无脱落、无开裂、无腐蚀现象，罐体运行稳定，每年节省维修费用约2万元，完全满足项目要求，充分体现了天然橡胶板在弱碱、低成本工况中的优势。

案例2：某户外矿山设备防腐工程（氯丁橡胶板应用）

1. 项目背景：某矿山户外输送管道（介质为弱酸性矿浆，pH=5-6，温度-10℃～80℃），长期暴露在户外，受紫外线、风雨侵蚀，原采用天然橡胶板衬里，投运1.5年后出现老化开裂、漏浆现象，需进行改造，要求耐候、耐弱酸、施工便捷。

2. 解决方案：选用4mm厚氯丁橡胶板作为衬里材料，采用自然硫化施工工艺，施工周期7天，采购及施工总成本约12万元，充分利用氯丁橡胶板耐候、耐弱酸的优势，适配户外复杂环境。

3. 应用效果：投运3年来，衬里无老化、无开裂、无漏浆现象，耐候性能优异，可承受户外温度交变及风雨侵蚀，设备稳定运行，避免了频繁维修带来的停机损失，每年节省维修及停产损失约15万元，同时其耐海水腐蚀特性也适配矿山周边潮湿环境。

案例3：某600MW电厂脱硫塔防腐改造工程（丁基橡胶板应用）

1. 项目背景：该电厂脱硫塔（介质为脱硫浆液，pH=3-5，温度80-120℃，含SO₂、HCl等强腐蚀介质），原采用玻璃鳞片衬里，投运2年后出现大面积开裂、浆液泄漏，导致塔体腐蚀严重，每年维修费用达80万元，需进行防腐升级，要求使用寿命≥8年，降低全生命周期成本。

2. 解决方案：选用5mm厚预硫化丁基橡胶板（2mm+3mm双层结构），采用工厂化预硫化、现场粘贴施工工艺，施工周期7天，采购及施工总成本约45万元，其极低的渗透性可有效抵御脱硫浆液的侵蚀。

3. 应用效果：投运3年来，衬里无任何开裂、泄漏现象，塔体运行稳定，每年节省维修及停产损失约150万元，预计使用寿命可达10年，充分体现了丁基橡胶板在强腐蚀、高温工况中的长效防护优势，其性能也优于传统玻璃鳞片衬里。

六、结论与展望

丁基橡胶板、氯丁橡胶板、天然橡胶板作为工业防腐领域的三大通用型橡胶衬里材料，没有绝对优劣，核心差异在于工况适配性，结合三者特性及工程实践，可得出以下核心结论：

1. 强酸性、脱硫、湿烟气、高温水汽、高气密性要求工况（如脱硫塔、酸性储罐、高温管道），优先选用丁基橡胶板，其耐强酸、低渗透性、长寿命优势可实现长效防腐，降低全生命周期成本，其改良产品卤化丁基橡胶可进一步适配更苛刻的工况需求；

2. 户外、耐候、阻燃、弱酸弱碱、轻度含油、通用化工工况（如户外管道、矿山设备、中和池、船舶甲板），优先选用氯丁橡胶板，其综合性能均衡、施工便捷、性价比适中，是应用最广泛的通用型防腐材料，在户外及轻度腐蚀场景中不可替代；

3. 弱碱、淡水、海水、高弹性、减震、低成本要求工况（如纯碱储罐、污水池、设备缓冲垫层），优先选用天然橡胶板，其高弹性、低成本、施工便捷优势可满足低腐蚀工况的防护需求，降低采购及施工成本；

4. 含油工况（如机油、柴油储罐、含油管道），三者均不推荐，应选用丁腈橡胶板（NBR）；高温强腐蚀（温度＞120℃、强氧化介质）工况，可升级为氟橡胶板（FKM）。

未来，随着材料技术的升级，溴化丁基橡胶、增强型氯丁橡胶、改性天然橡胶等高性能产品将进一步提升材料的耐磨损、耐高温、耐油性能，拓展其应用场景；同时，智能化施工设备的应用将实现衬里施工的标准化、数字化，进一步降低施工质量波动，提升施工效率。此外，随着国内丁基橡胶产业的不断发展，将进一步打破进口产品垄断，推动防腐橡胶板的国产化、绿色化发展，降低行业采购成本。建议行业用户在防腐工程设计、选型及改造中，严格遵循相关标准规范，结合工况介质、温度、压力、预算等因素，科学选用橡胶板材料，规范施工与验收流程，实现设备长期稳定运行及全生命周期成本最优。

附录：引用标准规范

1. GB/T 528-2009《硫化橡胶或热塑性橡胶 拉伸应力应变性能的测定》

2. GB/T 5574-2008《工业用橡胶板》

3. GB/T 7762-2014《硫化橡胶或热塑性橡胶 耐臭氧老化试验》

4. GB/T 1690-2010《硫化橡胶或热塑性橡胶 耐液体试验方法》

5. GB/T 3512-2014《硫化橡胶或热塑性橡胶 热空气老化和烘箱老化试验》

6. GB/T 8923.1-2011《涂覆涂料前钢材表面处理 表面清洁度的目视评定 第1部分：未涂覆过的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级》

7. GB/T 532-2008《硫化橡胶或热塑性橡胶 与织物粘合强度的测定》

8. GB/T 24134-2009《橡胶衬里》

9. GB 50727-2011《工程设备及管道防腐蚀工程施工质量验收规范》

10. HG/T 2180-2011《磷酸储罐衬里用自然硫化橡胶板》

11. GB/T 18241.1-2017《橡胶衬里 第1部分：设备防腐衬里》

12. GB/T 10707-2008《橡胶燃烧性能的测定》

13. HG/T 20679-2014《化工设备、管道外防腐设计规范》
